詳細介紹

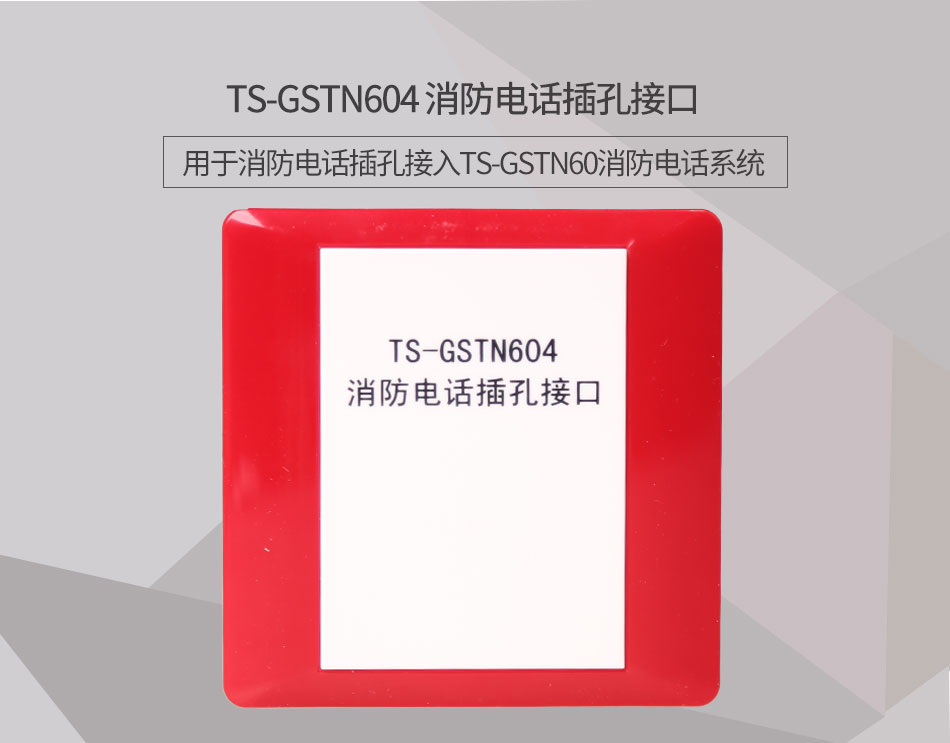

海灣TS-GSTN604消防電話接口情景展示

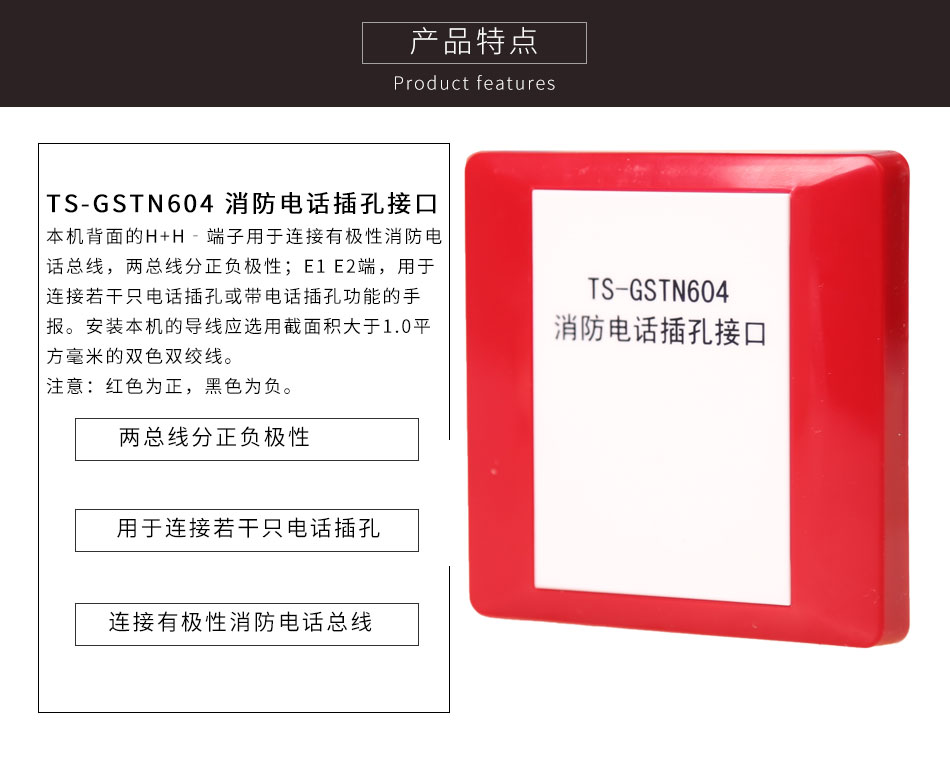

TS-GSTN604消防電話接口產品特點

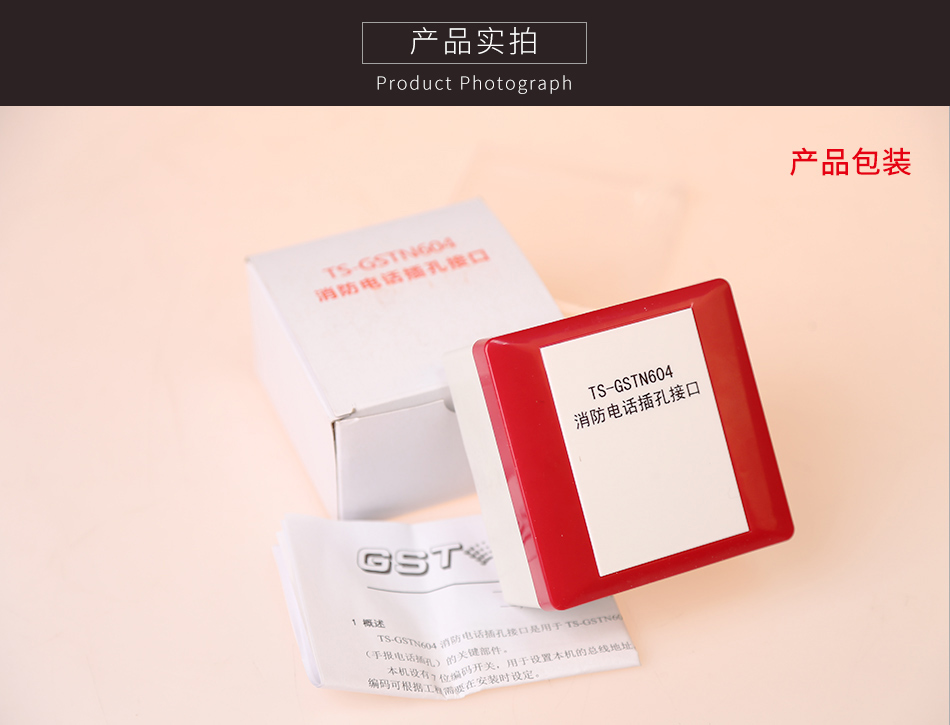

TS-GSTN604消防電話接口產品實拍圖

一、海灣TS-GSTN604消防電話插孔接口特點

　　TS-GSTN604消防電話插孔接口用于將消防電話插孔接入TS-GSTN60消防電話系統中，最多可以連接100個TS-GSTN603消防電話插孔。本接口設有7位編碼開關，用于設置本機的總線地址，有效編碼范圍1‐99

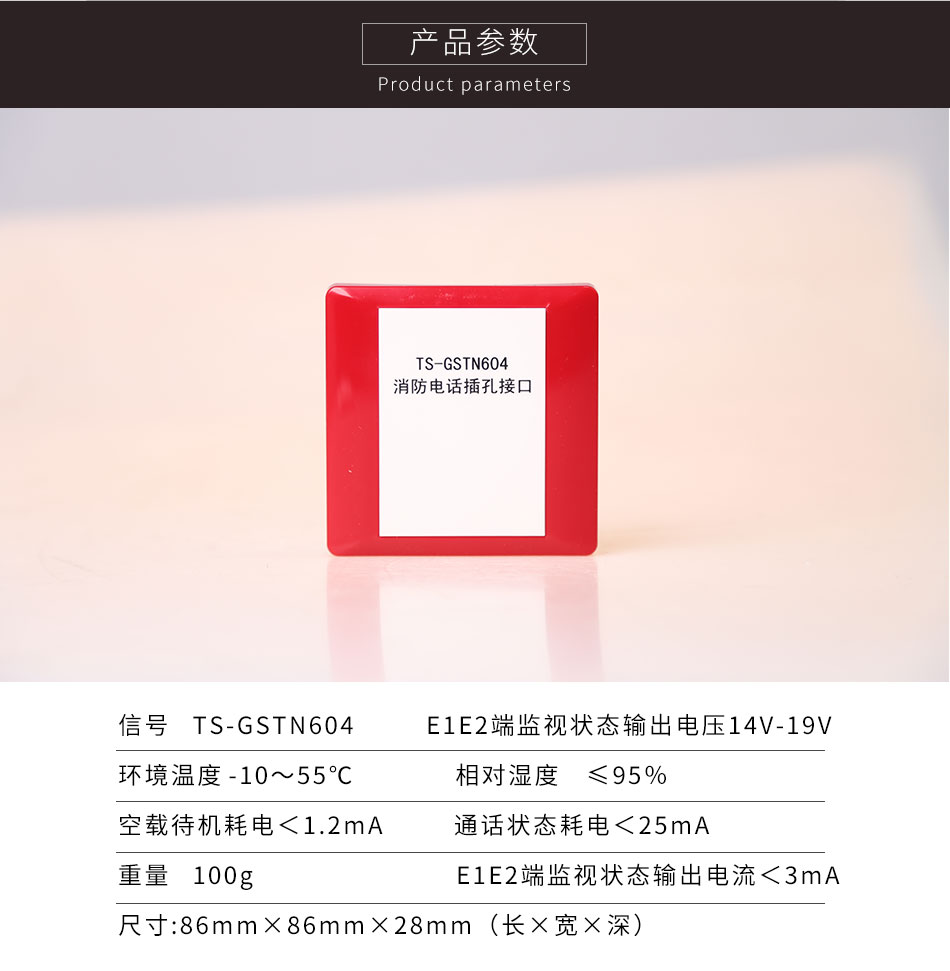

二、海灣TS-GSTN604消防電話插孔接口主要技術指標　　

信號	TS-GSTN604
環境溫度	-10～55℃
相對濕度	≤95％
空載待機耗電	＜1.2mA
通話狀態耗電	＜25mA
E1E2端監視狀態輸出電流	＜3mA
E1E2端監視狀態輸出電壓	14V-19V
外形尺寸	86mm×86mm×28mm（長×寬×深）
重量	100g

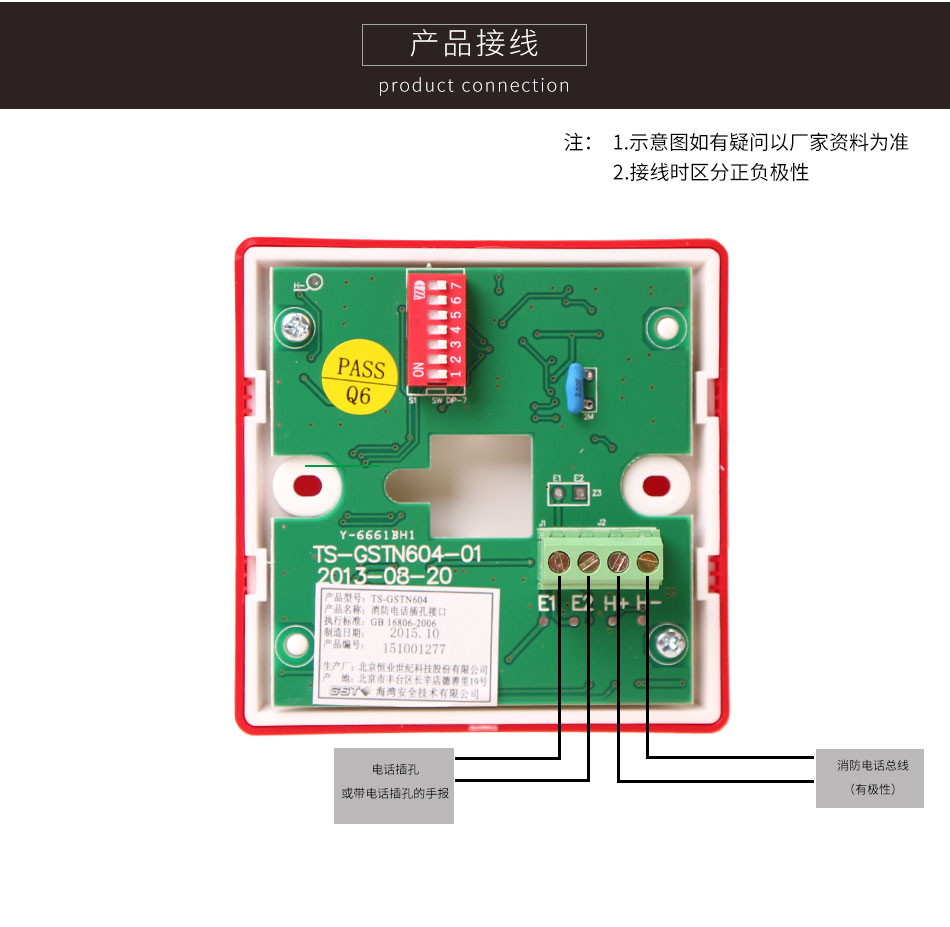

三、海灣TS-GSTN604消防電話插孔接口結構特征、布線與安裝

　　本機背面的H+H‐端子用于連接有極性消防電話總線，兩總線分正負極性；E1 E2端，用于連接若干只電話插孔或帶電話插孔功能的手報。安裝本機的導線應選用截面積大于1.0平方毫米的雙色雙絞線。注意：紅色為正，黑色為負。

四、海灣TS-GSTN604消防電話插孔接口應用方法

　　調試時，本機需與TSZ‐GSTN60總線式消防電話總機配合試驗，預置好本機編碼、確定安裝和接線正確無誤后，接通電源。在總機上通過“設在線分機”功能操作，而將本機登錄到系統中。
