海灣JTY-HM-GST102線型光束感煙火災探測器

一、海灣JTY-HM-GST102線型光束感煙火災探測器概述：

　　海灣JTY-HM-GST102線型光束感煙火災探測器(以下簡稱探測器)為編碼型反射式線型紅外光束感煙探測器。探測器可直接與我公司生產的山西火災報警控制器連接，通過總線完成二者間狀態信息的傳遞。探測器必須與反射器配套使用，但需要根據二者間安裝距離的不同決定使用一塊或四塊反射器。

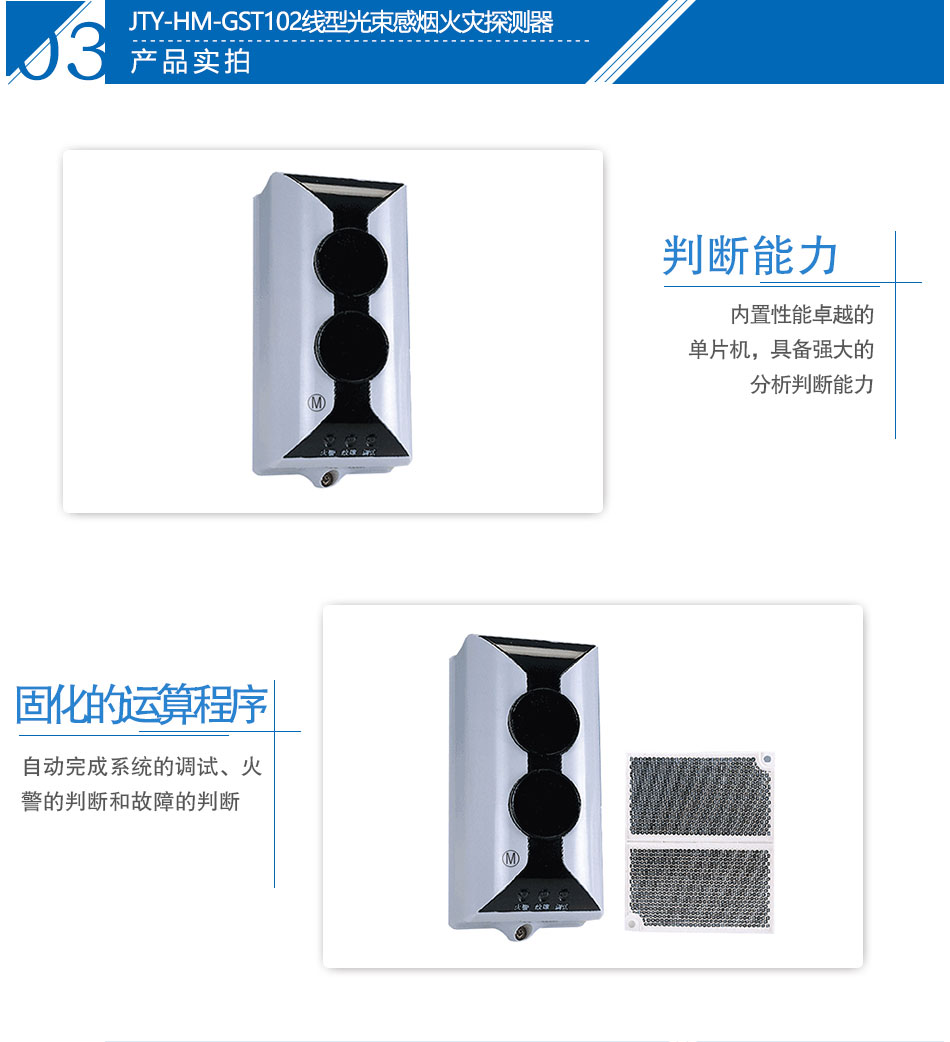

　　探測器內置性能卓越的單片機，具備強大的分析判斷能力，通過在探測器內部固化的運算程序，可自動完成系統的調試、火警的判斷和故障的判斷。探測器全面兼容數字化總線技術，具有信息上傳速度快，信息內容豐富的優點。該探測器還具有根據外界環境參數變化補償?shù)墓δ埽档土颂綔y器對現場環境潔凈程度的要求，探測器的靈敏度可通過電子編碼器進行現場設置，拓寬了本產品的應用場所。探測器采用全新的、合理的結構設計，調節靈敏、定位準確、外形美觀，易于安裝，調試方法簡單、方便。該探測器可用于歷史性建筑、倉庫、大型存儲區、購物廣場、健身中心、體育館、展覽館、酒店大堂、印刷廠、制衣廠、博物館、監獄等場所，還可用于有輕微煙塵的空間。

二、海灣JTY-HM-GST102線型光束火災探測器狀態顯示：

　　調試狀態：綠色和黃色指示燈以特定的方式點亮或閃亮，具體說明詳見“調試”部分。

　　正常監視狀態：紅色指示燈周期性閃爍。

　　火警：紅色指示燈常亮，黃色指示燈熄滅?；鹁盘栃栌煽刂破髑宄?。探測器報火警時，由控制器點亮探測器火警指示燈。

　　故障：黃色指示燈常亮。如果故障恢復，探測器的故障信號由探測器自動消除。

　　光路被全部遮擋：探測器先報故障并點亮黃色指示燈，20s后探測器再報火警，并由控制器點亮紅色指示燈，熄滅黃色指示燈。注意：此種情況并不一定代表火災發生，當遮擋恢復后，故障信號由探測器自動清除，火警信號需由控制器清除。

三、海灣JTY-HM-GST102線型光束火災探測器結構特征與工作原理：

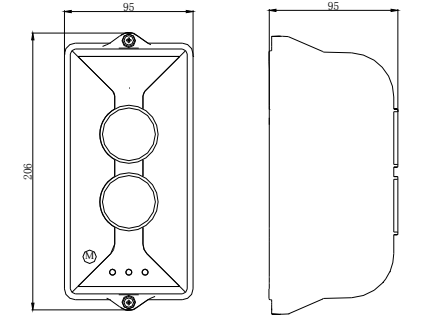

　1.探測器外形示意圖如圖1所示。

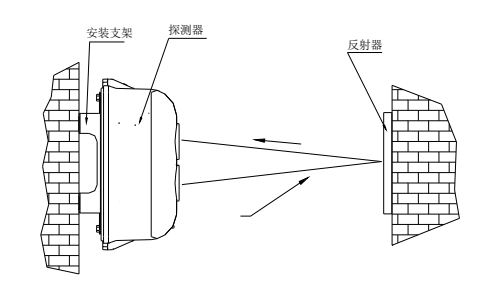

將探測器與反射器相對安裝在保護空間的兩端且在同一水平直線上，探測器外形安裝示意圖2：

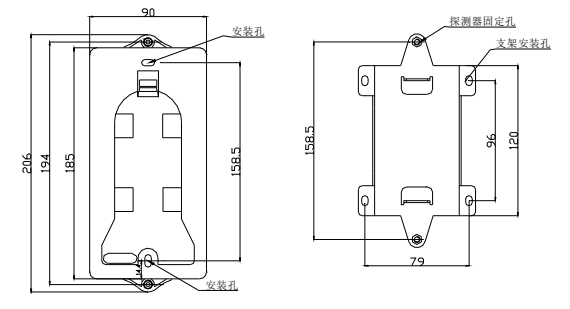

探測器采用明裝安裝，安裝方式有兩種：穿線管預埋和穿線管明裝。當穿線管預埋時，可將探測器底殼安裝在 86H50 型預埋盒的上方；當穿線管明裝時，采用支架安裝方式，底殼安裝孔距及支架安裝孔尺寸如圖3所示。

當探測器與反射器間的安裝距離大于等于 8m（小于等于 40m）時，需安裝 1 塊反射器；

當探測器與反射器間的安裝距離大于 40m（小于等于 100m）時，需安裝 4 塊反射器。單塊反射

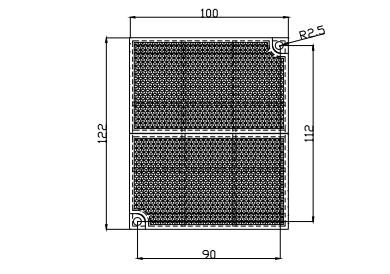

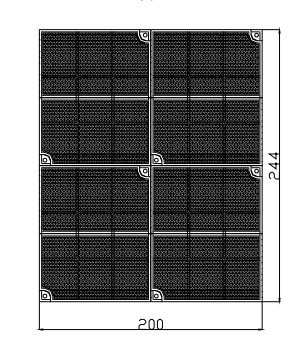

器安裝需用兩只?6 塑料脹釘將其固定，安裝尺寸如圖4所示，四塊反射器安裝時應擺放緊密，反射器之間不應留空隙，安裝示意圖如圖 5所示（圖未按比例）。

探測器需要與直流 24V 電源線（無極性）及山西火災報警控制器信號總線（無極性）連接，直流 24V電源線接探測器的接線端子 D1、D2 端子上，總線接探測器的接線端子 Z1、Z2 上，反射器不需接線。接線端子示意圖如圖 6。

布線要求：信號總線 Z1、Z2 采用耐火 RVS 型雙絞線，截面積≥1.0mm2；電源線 D1、D2 采用耐火 BV 線，截面積≥1.5mm2。
