隨著現代建筑智能化和消防系統數字化的發展，火災報警系統的可靠性、信息可視化能力以及與其他設備的聯動性成為工程實施和運維的關鍵要素。海灣品牌的山西火災報警控制器在國內外被廣泛采用，其穩定的探測、報警與聯動功能為建筑消防提供了基礎保障。而在現場管理、值班監控與應急處置中，將火災控制器與圖文顯示（即樓層平面圖、設備位置圖、動態狀態圖等）有效連接，能夠?qū)⒊橄蟮膱缶畔⒅庇^化、地理化，大幅提升響應速度與決策準確性。本文以專業角度系統闡述海灣火災控制器與圖文顯示系統的連接原理、常見接口與協議、硬件與軟件配置、接線與網絡布署、工程實施步驟、調試與測試要點、故障分析與維護策略以及相關安全與合規性要求，旨在為設計、施工與運維人員提供全面、可操作的參考。

一、概念與總體架構

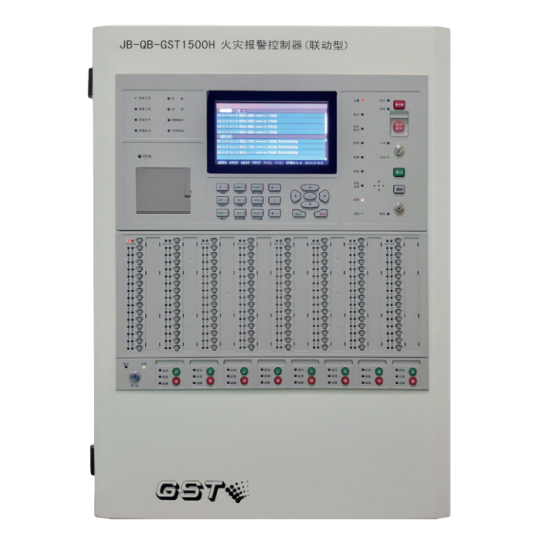

1.1 海灣火災控制器簡介
海灣火災報警系統通常由山西火災報警控制器（Fire Alarm Control Panel, FACP）、探測器、報警模塊、地址模塊、聲光報警器、電源與蓄電池、聯動輸出等組成?？刂破髫撠煵杉黝慄c位信息、處理報警判別邏輯、驅動輸出與與上級監控系統通信。

1.2 圖文顯示系統概述
圖文顯示系統一般指將建筑平面圖或設備分布圖與實時狀態數據結合，在大屏、監控工作站或觸摸終端上以圖標、顏色與閃爍等方式展示探測器與回路狀態，常用功能包括：事件定位、報警歷史回放、設備地圖導航、聯動設備控制和狀態匯總。圖文顯示可以是專用消防可視化軟件，也可以通過BMS（樓宇自動化系統）、CCTV可視化平臺或SCADA系統集成。

1.3 總體連接架構
典型的連接拓撲為：海灣火災控制器通過標準化通信接口（如RS-485、RS-232、TCP/IP）或廠商開放協議與圖文顯示服務器/客戶端建立通信，控制器把點位狀態、報警事件、故障信息、回路統計等數據上報至圖文服務器；圖文服務器解析并映射到平面圖上的對應圖元，實現圖形展示與交互。對于大型系統，還會通過網關、協議轉換器或中間件實現多控制器匯聚與冗余備份。

二、通信接口與協議
2.1 常見物理接口

• RS-485/RS-232：常見于樓層控制器與本地工作站的串行連接，適用于短距離或有差分抗干擾需求的場景。RS-485支持多點總線拓撲。

• Ethernet（TCP/IP）：適用于現代控制器與圖文顯示系統之間的以太網通信，支持遠距離、網絡路由、多客戶端訪問與安全策略。

• 專用總線/現場總線：某些海灣控制器可能使用廠商專用總線或底層協議，需要使用相應的網關或接口模塊。

• 無線/子系統：在特定應用中，輔助設備的無線網橋或無線探測器通過網關接入控制器，再由控制器與圖文系統通信。

2.2 常用協議類型

• 廠商專用通信協議：海灣自有的協議（含地址、命令、事件格式）是最常見的方式，通常在產品手冊或協議文檔中定義。使用該協議時，圖文顯示軟件需要支持海灣協議或通過廠商提供的SDK/API接入。

• OPC/OPC-UA：若圖文系統或BMS支持OPC/OPC-UA，可通過協議網關實現火災控制器數據的標準化訪問，但通常需先將控制器數據映射到OPC服務器中。

• Modbus TCP/RTU：部分系統通過Modbus網關將報警控制器數據轉換為Modbus寄存器映射，便于第三方監控系統讀取。

• BACnet：在樓宇集成場景中，報警控制器或協議轉換器將狀態映射為BACnet對象，以便樓控系統統一管理。

• SNMP/HTTP/RESTful API：若控制器或中間件提供基于IP的API，可用于現代圖文系統將數據拉取或接收事件推送。

2.3 協議選擇原則

• 優先使用廠商原生協議以保證功能完整性（包括地址、復位、歷史、協議信息）。

• 若需與BMS/監控系統融合，考慮使用行業標準協議（OPC, Modbus, BACnet）并通過網關做映射。

• 考慮網絡安全、實時性和可擴展性選擇TCP/IP或串行總線。

三、硬件與軟件需求
3.1 硬件

• 基礎控制器設備：海灣火災控制器主機、擴展模塊、地址模塊。

• 通訊模塊：若控制器本身不具備目標接口，則需選配RS-485/RS-232通訊卡、以太網卡、協議轉換器或網關。

• 服務器與工作站：部署圖文顯示服務器、數據庫、備份服務器與客戶端工作站（可考慮虛擬化或云主機）。

• 交換設備與布線：工業級交換機、光纖鏈路、冗余網絡路徑、抗干擾屏蔽雙絞線。

• 顯示設備：大屏拼接、監控顯示器、觸摸查詢終端。

• 輔助設備：UPS、環境監測、蓄電池保障。

3.2 軟件

• 圖文顯示軟件：支持海灣協議的圖形可視化平臺，具備平面圖編輯、圖元配置、事件聯動、歷史查詢、權限管理等功能。

• 中間件/網關：協議轉換、數據緩沖、消息隊列、日志記錄。

• 數據庫與日志系統：存儲報警歷史、巡檢記錄、操作日志及系統配置。

• 安全與運維工具：防火墻、權限認證、遠程運維接口、備份與恢復方案。

四、工程實施步驟（設計到驗收）
4.1 需求分析與方案設計

• 確定展示范圍：是否展示單一控制器或多控制器覆蓋整個建筑群，是否需要跨樓層定位。

• 明確顯示內容：報警類型、回路號、探測器ID、設備電源狀態、聯動設備狀態與歷史記錄。

• 網絡拓撲設計：冗余鏈路、VLAN劃分、IP地址規劃、傳輸延時與帶寬評估。

• 安全策略：訪問控制、運維隧道、日志審計。

4.2 硬件選型與采購

• 根據控制器型號選配通信模塊或網關，選擇與圖文軟件兼容的版本。

• 確保顯示服務器與工作站性能滿足并發客戶端與地圖渲染需求。

4.3 現場布線與物理連接

• 串行總線：RS-485應采用雙絞屏蔽線，終端電阻配置正確，避免總線反射與地址沖突。

• 以太網：按標準布線，使用工業交換機做VLAN隔離與QoS，確保事件傳輸優先級。

• 接地與防雷：控制器、通信設備及顯示終端應按規范接地并采取防雷措施。

4.4 軟件集成與平面圖繪制

• 將建筑平面圖導入圖文軟件，建立圖元庫并為每個探測器/模塊映射 標識（地址、回路號）。

• 配置事件到圖元的映射規則（報警變紅、故障黃色、恢復綠色、閃爍頻率等）。

• 若使用多控制器，建立跨控制器的統一地址映射與疊加顯示邏輯。

4.5 調試與聯調

• 通信連通性測試：驗證TCP/串口連接穩定、心跳與握手正常、丟包率與延遲在可接受范圍。

• 事件完整性測試：觸發探測器進行實際報警并觀察圖文系統的響應時間、圖標更新及詳細信息是否準確。

• 聯動測試：驗證圖文系統能正確發出遠程命令（如復位、消警確認、聯動輸出觸發）并確保權限與安全策略生效。

• 容錯測試：斷開主鏈路或主服務器并測試故障轉移與告警機制。

4.6 驗收與培訓

• 依據消防驗收規范與業主需求做功能驗收，包括實測報警顯示、記錄保存、聯動控制與應急預案。

• 對值班人員與運維人員進行系統操作、故障排查與日常維護培訓。

五、接線細節與典型案例
5.1 RS-485串行連接要點

• 節點終端電阻：在總線兩端并聯120Ω終端電阻，減少反射。

• 極性一致：A/B線極性在所有設備間保持一致并標識清楚。

• 長度與拓撲：總線長度受限于線路與速率，應避免樹狀分支過長，優先采用線性拓撲。

• 接地與隔離：如有地環路風險，可采用光隔離器或隔離變壓器。

5.2 TCP/IP連接要點

• 固定IP與端口映射：為控制器與圖文服務器分配固定IP，記錄端口與協議參數。

• 防火墻規則：開放必要的入站/出站端口并限制來源IP。

• 加密與認證：若支持，啟用TLS或其它加密，防止中間人攻擊與指令偽造。

5.3 協議映射與地址一致性

• 在圖文系統中建立與控制器一致的設備表，確保探測器ID、回路、樓層信息與現場設備一致，減少誤報定位。

• 對于通過網關轉換的協議，做好寄存器或?qū)ο蟮挠成湮臋n，便于后期維護。

六、調試、測試與日常維護
6.1 調試步驟

• 通信握手測試 -> 數據一致性比對 -> 圖元映射核對 -> 聯動命令測試 -> 壓力測試（高并發事件模擬）。

• 對每一類事件記錄響應時間，用于SLA與運維基準。

6.2 測試用例

• 單點報警測試、多點同時報警測試、誤報恢復測試、網絡中斷恢復測試、服務器切換測試、權限控制測試。

6.3 日常維護

• 定期備份：圖文配置、數據庫、事件日志。

• 軟件更新：遵循廠商發布的補丁與安全升級流程，回歸測試后再上線。

• 硬件巡檢：檢查接線、終端電阻、供電與蓄電池狀態。

• 日志審計：定期分析報警記錄與操作日志，優化誤報源與聯動規則。

七、常見故障與排查
7.1 通信中斷或丟包

• 檢查物理鏈路（網線、接頭、交換機）、串口極性與終端電阻。

• 使用抓包工具或診斷命令查看TCP重傳、超時信息。

• 若為總線沖突，檢查地址重復或設備故障導致總線霸占。

7.2 顯示不一致或定位錯誤

• 核對圖文系統的設備映射表、平面圖坐標與控制器地址。

• 檢查協議解析器是否正確解析廠商字段（如回路編號字節偏移）。

7.3 命令下發無效（如復位/消音不起作用）

• 校驗圖文系統的下發權限與控制器接受命令格式。

• 查看控制器日志確認命令是否到達并被執行，若到達但未執行可能為控制器配置或聯動邏輯問題。

7.4 性能問題（界面卡頓、響應慢）

• 優化數據庫索引、減少客戶端渲染負荷、升級服務器性能或分布式部署。

• 在網絡擁塞時優先保障報警消息通道的QoS。

八、安全性與合規性
8.1 數據安全與網絡隔離

• 將火災控制系統網絡與企業辦公網隔離，采用VLAN或物理隔離，限制跨網段訪問。

• 對關鍵管理接口啟用強認證、多因素認證與操作審計。

8.2 備份與災難恢復

• 設計自動備份策略并驗證恢復流程，確保歷史事件與配置可在災難后恢復。

• 對關鍵顯示服務器配置高可用或主備切換機制。

8.3 法規與標準

• 遵循 與地方消防法律法規、GB標準（如GB 50116-2013火災自動報警系統設計規范等）以及相關電氣安裝規范。

• 施工與驗收按消防主管部門與驗收單位要求執行，并保留完整的測試報告與運行記錄。

九、與第三方系統的集成
9.1 BMS與CCTV集成

• 通過協議網關將報警事件推動至BMS，實現聯動（如風機/排煙聯動、門禁開關）。

• 與CCTV聯動實現報警觸發時自動拉取并在大屏展示相應攝像頭畫面，便于確認與處置。

9.2 移動端與云平臺

• 提供告警推送到移動APP或短信/郵件通知，注意信息的時延與可靠性。

• 將非敏感的統計數據或備份上傳到云平臺以便遠程運維與分析，但核心控制與實時報警應避免單純依賴公網云服務。
